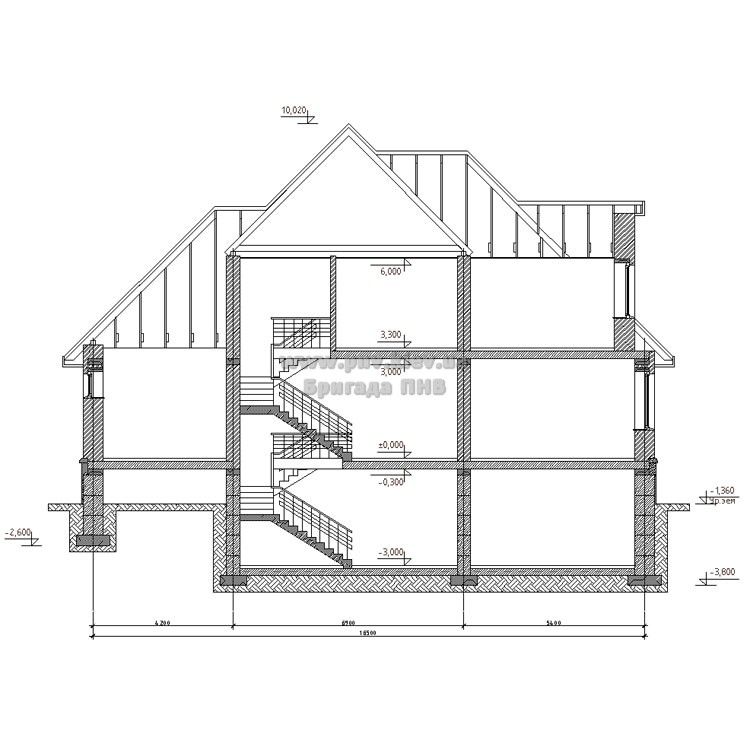

Разрез будинку: чому цей креслення важливіше красивої картинки фасаду

Разрез будинку допомагає увиглядеть то, що невозможна зрозуміти по фасаду і плану: висоти приміщень, перекриття, покрівлю, лестницу, цоколь інженерні зони.

PNV использует разрез як рабочий инструмент для проєктування і будівництва. Він покизує, як архитектура соединяется з конструктивом і експлуатацією.

Що перевіряють по разрезу

На розрізі видно позначки підлоги, висоту поверхів, склад шарів перекриттів, ухили покрівлі, сходові прорізи, цоколь, утеплення й місця проходження інженерії.

• висоти приміщень відповідають задаче
• сходи помещается без компромиссов
• покрівля і перекриття пов’язані конструктивно
• цоколь і гідроізоляція зрозумілі
• про інженерні зони не забули

Розріз будинку захищає проєкт від плоского мислення. Він допомагає заздалегідь побачити конфлікти, які на будівельному майданчику коштують дорого.

Пов’язані завдання дивіться в розділі архитектурное проєктування або надішліть вихідні дані через контакти PNV.

Що перевірити на готовому фасаді

Оцінюють рівність площини, стан примикань, відсутність тріщин, відкритих стиків і місць, де вода може затримуватися. Особливу увагу приділяють цоколю, підвіконням, парапетам і переходам між різними матеріалами. Навіть якісне оздоблення швидко втрачає властивості, якщо волога потрапляє за облицювання або утеплювач не має суцільного контуру.

Детальніше про пов’язані роботи дивіться у розділі проєктування Будівельної групи PNV.
